Bruchkanten sind Geländelinien, die sich durch eine deutliche Änderung der Geländeneigung ergeben. Bei der digitalen Geländemodellierung werden sie unabdingbar für die Strukturierung des gemessenen digitalen Geländemodells benötigt und müssen auch bei Interpolation oder Approximation der Geländeoberfläche Anwendung finden.
Mit intelligenten Algorithmen wird auc

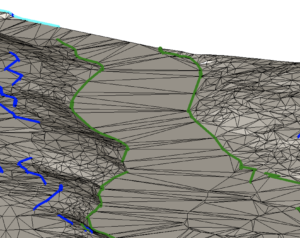

h in Kürze in CADdy V for BricsCAD die Möglichkeit zur Verfügung stehen, Bruchkanten vollständig automatisiert in Punkt- oder Scanwolken zu erkennen und in dem daraus entstehenden Geländemodell zu berücksichtigen. Eine korrekte Erkennung von Bruchkanten im Gelände ist z.B. sinnvoll für die Erzeugung von Polylinien für Böschungsschraffuren oder auch wichtig für abflussrelevante Strukturen im berechneten Netz.

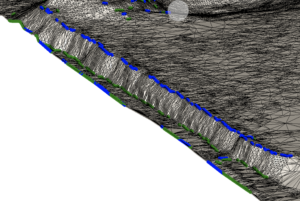

Beim Scanning von Gelände und Straßenkörpern sind Bruchkanten nicht so eindeutig erkennbar, wie zum Beispiel bei Gebäudefassaden. Durch Anpassung von Parametern nähern Sie ihr Modell so optimal wie möglich an die realen Gegebenheiten an. Kurze Bruchkanten, die bei der Erkennung auftreten, können auch wieder entfernt werden. Dies verhindert das Ausbilden von zu vielen kurzen Bruchkanten und verringert die Anzahl der generierten Netzknoten.
Unser Anspruch ist also, die automatische Erkennung der Bruchkanten für Sie so praktikabel wie möglich anzubieten. Ausgehend von Gelände-Templates haben Sie den Freiheitsgrad, über dialoggesteuerte Parameter die Geländekantenerkennung zu steuern. Da dies über das gesamte Modell auch sehr zeit- und ressourcenintensiv sein kann, können Sie gezielt über einen Arbeitsbereich – also kleineren Ausschnitt im Modell – vorbereiten.
